Лаборатория АО «Вологодская Областная Энергетическая Компания» получила новое оборудование
1 ноября 2016
Лаборатория АО «Вологодская Областная Энергетическая Компания» получила новое оборудование - аппарат испытательно-прожигающий малогабаритный АИП-70 М разработанный и изготовленный ООО ПО «Энергоспецтехника» г. Пенза.
Аппарат предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей. С помощью данного аппарата упрощается работа в труднодоступных местах, т.к. он имеет небольшие размеры, небольшой вес и переносится двумя работниками. Преимуществом устройства является функция прожига при определении места повреждения кабельной линии.
Область применения - электросетевые предприятия, обслуживающие электрические сети напряжением от 0,4 до 10 кВ.
Конструктивно аппарат испытательно-прожигающий АИП-70М состоит из двух блоков - блока высоковольтного и блока управления.
Высоковольтный блок включает в себя высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель, замыкатель и блок защиты. Высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель закреплены на изоляционной крышке и помещены в бак, заполненный трансформаторным маслом. Испытательное напряжение выводится из бака через высоковольтный вывод.
Защитное заземление подключается к клемме на баке.
В блоке управления размещены элементы управления, защиты, световой сигнализации, измерительные приборы, разъемы и клеммы для подключения сетевого кабеля, кабеля питания высоковольтного блока и кабеля измерений.

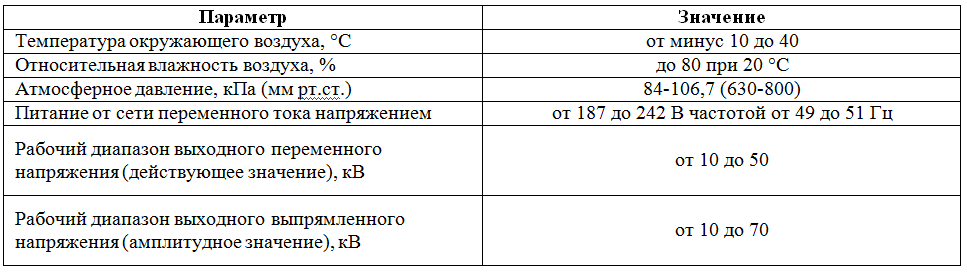

Аппарат предназначен для эксплуатации в следующих рабочих условиях применения:
