Управление уличным освещением
5 марта 2019
Инициативный проект Губернатора Вологодской области «Светлые улицы Вологодчины» продолжает активно реализовываться на территории области. А мы продолжаем раскрывать техническую сторону рабочих процессов замены и установки новых светильников. Сотрудники Вологодской Областной Энергетической Компании уже рассказали о типах применяемых светильников, их преимуществах и недостатках, а также особенностях эксплуатации. Сегодня речь пойдет о способах включения и системе управления уличным освещением.
В настоящее время существует несколько способов включения светильников. Один из них – включение светильников через фотореле. Фотореле – это устройство со светочувствительным элементом, которое включает и отключает наружное освещение в зависимости от уровня освещенности.
Включение наружного освещения улиц и дорог в городах и сельских населенных пунктах должно производиться при снижении уровня естественной освещенности в вечерние сумерки до 20 лк, а отключение - в утренние сумерки при ее повышении до 10 лк. Такой способ включения применяется на участках с небольшим количеством светильников.
Следующий способ – включение светильников с помощью таймера времени. Еще сравнительно недавно применялись электромеханические таймеры, которые требовали частой перенастройки. В настоящее время применяются современные электронные программируемые таймеры, в которые заложен график горения на весь период. Данные таймеры являются сложными электронными устройствами и при этом очень надежными в работе.
Таймер устанавливается в пункте питания наружного освещения, где также расположена аппаратура, обеспечивающая включение. Также пункты питания могут управляться дистанционно с помощью специальной «Системы управления наружным освещением», расположенной в диспетчерском пункте.
Управление наружным освещением осуществляется с помощью программно-технического комплекса «Луч», который входит в систему управления наружным освещением. Данная система управления наружным освещение введена в промышленную эксплуатацию в апреле 2010 года.

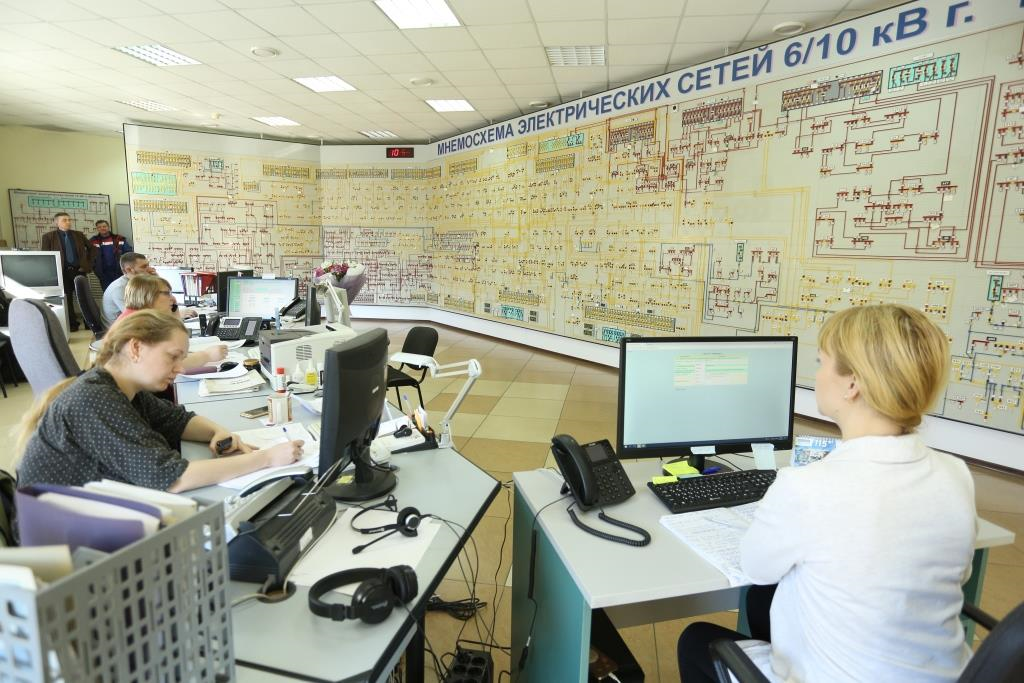

Программный комплекс установлен на автоматизированном рабочем месте оператора оперативно-диспетчерской службы, он позволяет осуществлять управление системой наружного освещения в различных режимах – автоматическом и с посредством телеуправления. Также программа позволяет вести наблюдение за текущим состоянием коммутационной аппаратуры и предохранителей, расположенных в пунктах питания, контролировать параметры напряжения и тока в сети наружного освещения.
В режиме телеуправления оператор включает в работу наружное освещение в зависимости от естественной освещенности. В автоматическом режиме включение производится по таймеру, в который запрограммирован годовой график горения.
До внедрения программно-технического комплекса управление наружным освещением осуществлялось по «телефонным парам», проще говоря, по телефонным проводам, которые являются не самым надежным каналом связи.
В настоящее время управление осуществляется по каналам GSM-связи. Сигнал на включение поступает от программного комплекса на GSM-коммуникатор, установленный в головном пункте питания. Он подает команду на коммутационный аппарат, который в свою очередь подает напряжение в сеть наружного освещения.
Сеть наружного освещения г. Вологды представляет собой каскадную схему и состоит из 37 каскадов. Включение происходит каскадным способом, когда включившийся головной пункт питания подает сигнал на другой пункт питания. И таким образом включается все каскады улиц города.
Далее ведется мониторинг работы сетей. В случае возникновения какой-либо сбоев в сети, в программном комплексе эти неисправности отображаются, после чего диспетчер принимает соответствующие меры для ликвидации данного нарушения.
Подобные программные комплексы по управлению системами наружного освещения применяются в ряде городов Вологодской области – в Череповце, Соколе, Вытегре, в Шексне. В ближайшей перспективе планируется внедрение программных комплексов и в других городах и районных центрах Вологодской области.
